【奥伟斯】产品推介-高速漏电保护专用电路-AiP54123
2020-09-01
AiP54123 是一种用于高速对地漏电保护器的专用集成电路。
高速漏电保护器专用电路用于漏电保护器的信号放大部分，由差分放大器、闩锁电路和稳压电路组成。零电流互感器（ZCT）检测漏电，其次级输出作为差分放大器的输入，差分放大器与一个外接电容相结合，将信号放大，并连接到闩锁电路的输入端。在输入电压达到规定值前，闩锁电路输出一直保持低电平；当漏电电流大于规定值，输出变高，触发与闩锁电路相连的可控硅。
主要应用于高速漏电保护系统。
主要特点
● 具有良好的漏电灵敏度温度特性
● 高输入灵敏度：VT=6.1mV（典型）
● 只需要较少的外部组件
● 抗高噪声和防浪涌
● 低功耗：PD=5mW（典型）
● 交流100V、交流200V都适用
● 宽温度范围：-40℃~+85℃

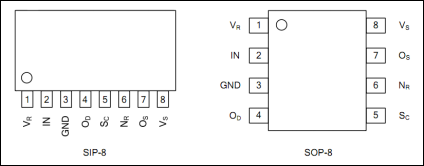

● 封装形式：SIP8/SOP8

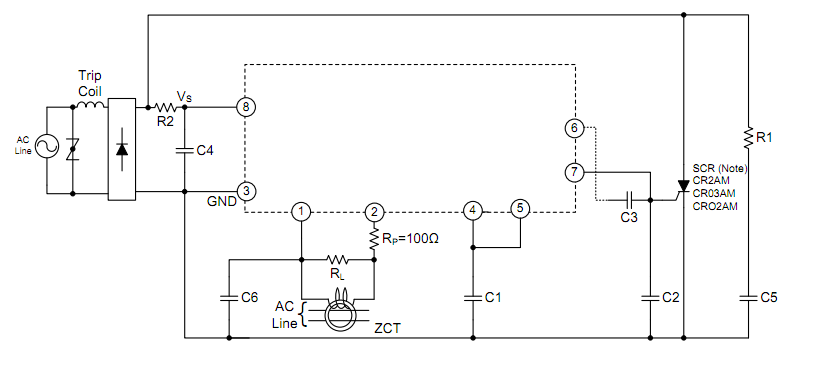

典型应用图
