中科芯CKS32F103RBT6使用高性能的ARM? Cortex?-M3 32位的RISC内核，工作频率为 72MHz，内置高速存储器(高达128K字节的闪存和20K字节的SRAM)，丰富的增强I/O端口和联接到两条APB总线的外设。其中包含2个12位ADC、3 个通用定时器、1个高级定时器、1个DMA控制器（共7个通道）、2个SPI、2个I2C、3个串口、1个USB、1个CAN。

应用概述

小型空气质量仪由TVOC传感器、高精度时钟芯片、PM2.5激光传感器、高精度温湿度模块、FLASH芯片扩展、触摸控制芯片和TFT彩屏组成。中科芯CKS32F103RBT6芯片作为整个系统的中心，通过采集TVOC传感器、PM2.5激光传感器和高精度温湿度传感器的信号，做好数据的顺序处理机制，并通过TFT彩屏显示，保证不断采集数据去更新到显示屏上。图1为功能原理框架图。图2为产品功能展示。

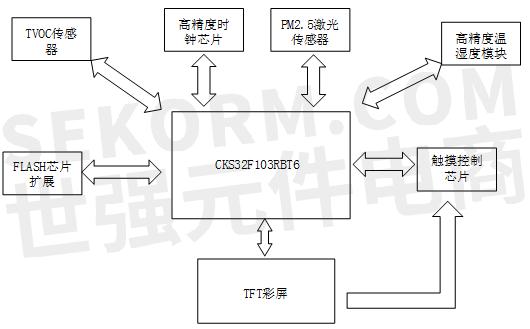

                              图1功能原理框架图

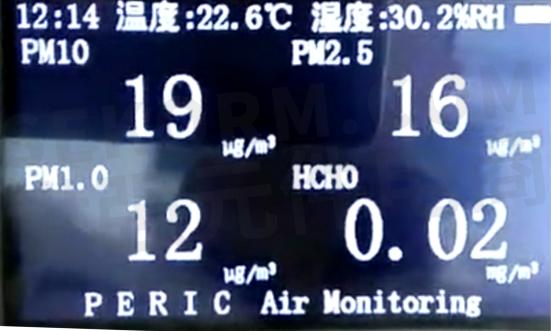

                                          图2产品功能展示

4部分典型电路分解

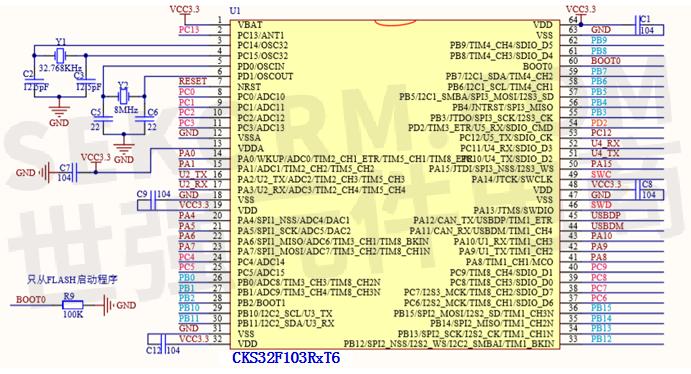

                                                   图3 MCU及I/O接口原理图

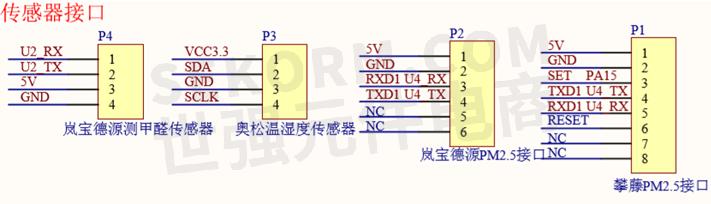

                                                 图3 MCU及I/O接口原理图

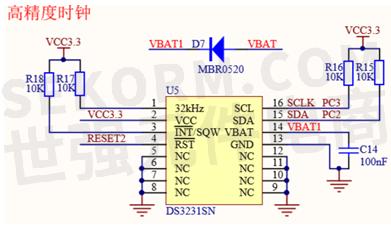

                                   图5 高精度时钟芯片

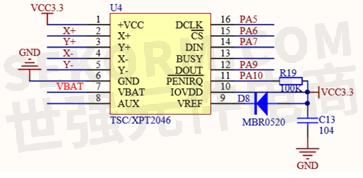

                                       图6 触摸控制芯片

触摸控制芯片可以为用户提供触摸屏操作的功能！！
