【奥伟斯】方案推介 -AIP单线控制的LED屏驱动方案
2020-10-26
基于AiP8P003H芯片开发的LED屏驱动方案，可以通过单线通讯，驱动最多42段的LED段码屏，并提供3个可编程的coms输出端口。通讯协议可定制（如串口通讯，比例码通讯）。
应用场景
本方案的主要优点在于占用端口极少，只需要VDD，GND和1个输出端口即可实现驱动LED段码屏，同时控制3个可编程输出端口，能极大程度的节省并扩展端口资源，在蓝牙音响等具有LED屏显示的数码产品中经常使用。

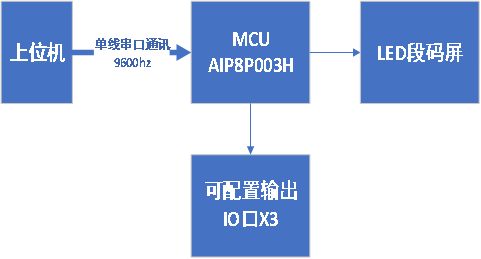

方案系统框图
LED段码屏最多支持7脚控制，内部LED的连接方式需要符合下图：

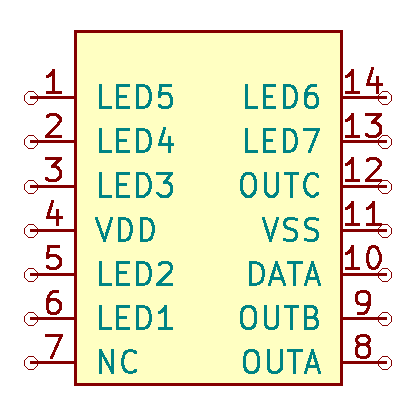

AiP8P003H简介
主要特点如下： 内置上电复位 内置低压检测 上电复位定时器和启动定时器 可通过DATA端口输入变化从睡眠模式被唤醒 节能睡眠模式 ：Islp <=1.3uA 宽操作电压范围：2.1V to 5.5V 封装形式：SOP14
