常见运放应用线路
2020-06-26
运算放大器是电路设计中常用的器件之一,利用运放工作在线性区的特点及输入、输出电压之间的关系,外接不同的元器件形成反馈网络可以实现多种数学运算,可以灵活地实现各种特定的函数关系运算等。以下是几种常见的运放典型应用线路:
01
基本反相放大电路
输入信号U1经R1加到反相输入端,R1为输入电阻,Rf为反馈电阻,它把输出信号Uo反馈一部分到反相输入端,形成电压并联深度负反馈放大。
其输入、输出的关系为:Uo=-(Rf/R1)×U1。当Rf=R1时,输出电压与输入电压大小相等,相位相反,该电路则成为反相器。
同相输入端电阻R2称为平衡电阻,用于保持运算放大器输入端的静态平衡,一般要求R2=R1//Rf。但在要求不高的场合也可以省略R2。
02
基本同相放大电路
输入信号U1经R2加到运放的同相输入端,Rf为反馈电阻,R2为平衡电阻(R2=R1//Rf)。
其输入、输出的关系为:Uo=(1+Rf/R1)×U1。如果把Rf短路,R1断开,则Uo=U1,即输出电压跟随输入电压的变化而变化,且电压相等,作为同相放大器的一个特例又称为电压跟随器。
03
加法器电路
三个输入信号U1、U2、U3通过输入电阻R1、R2、R3加在反相输入端,Rf为反馈电阻,R4为平衡电阻。
其输入、输出的关系为:
Uo=-Rf(U1/R1+ U2/R2+ U3/R3)。
为了使两个输入端达到平衡,实际应用中同相输入一般不直接接地,而是通过电阻接地。平衡电阻R4的取值为R4= Rf//R1//R2//R3,即R4等于所有输入端电阻与反馈电阻的并联值。
04
差分放大电路
差分放大器在传感器的测量、测控电路中应用广泛。
其输入、输出之间的关系为:Uo=[(R1+R2)/(R3+R4)]×(R4/R1)U2-(R2/R1)U1。实际应用中通常取R1=R3,R2=R4,或R1//R2=R3//R4,则上式变为Uo= (U2-U1) R2/R1,即输出电压等于两个输入电压之差的R2/R1倍。
05
积分运算电路
将反相放大电路中的反馈电阻Rf换成电容C,就成了积分电路。
其输入、输出电压之间的关系为:
06
微分运算电路
微分运算是积分运算的反运算。将积分运算电路中的电阻、电容互换位置就可以实现微分运算。
其输入、输出电压之间的关系为:
其中负号表示输出信号与输入信号反相。
07
电压比较器
电压比较器主要用于电压检测,当输入电压高于或低于某一预设阈值电压时,输出电压就变为高电压或低电压。如图所示为简单的单限电压比较器,UR称为阈值电压或基准电压,只要输入电压U1在基准电压UR上下发生微小的变化是,输出电压Uo就在负的最大值或正的最大值之间发生变化。

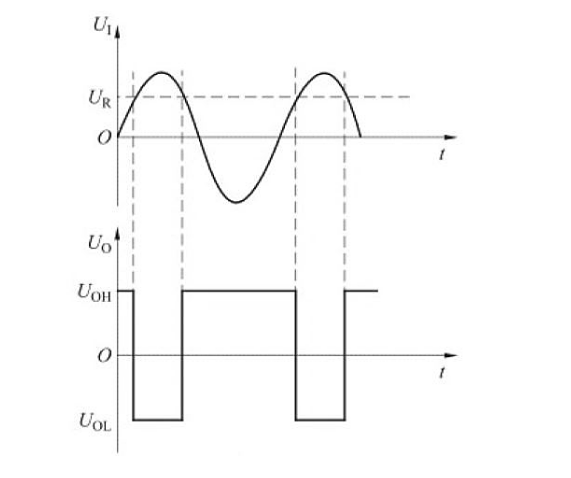

其输入、输出之间的关系如下图所示:
