【奥伟斯】 中科芯32位MCU CKS32F103x8的低功耗模式介绍

2020-09-28

中科芯32位MCU CKS32F103x8低功耗模式介绍;

在系统或电源复位以后,MCU处于运行状态。运行时的CPU 时钟由HCLK为提供,内核执行程序代码。当CPU不需继续运行时,可以利用多个低功耗模式来节省功耗,用户需要根据最低电源消耗,最快速启动时间和可用的唤醒源等条件,选定一个最佳的低功耗模式。

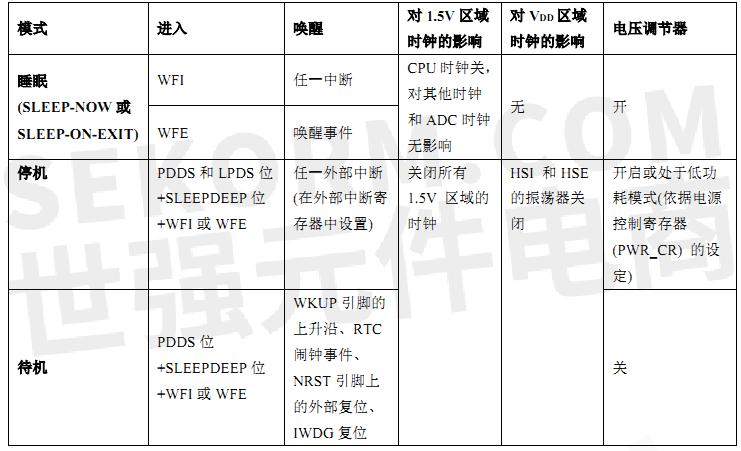

CKS32F103*8的低功耗模式有三种,分别如下:

除了以上三种低功耗模式外,还可以通过在运行时降低系统时钟和关闭APB和AHB总线上未被使用的外设的时钟来降低功耗。但是待机模式下功耗是最低的,下文也是以此为例。

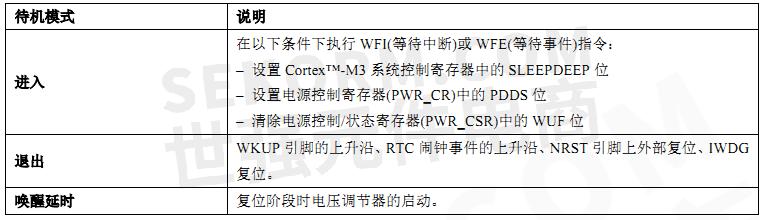

对于待机模式的进入及退出其需要的条件如下图:

在上图中可以明显的看出进入待机模式和退出待机模式的条件是什么,以及用到的相关的寄存器是哪些。以采用WKUP引脚唤醒为例,进入及退出待机模式的步骤和相关函数如下:

1、使能电源时钟

RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR, ENABLE);  //使能 PWR外设时钟

2、配置置 WKUP引脚作为唤醒源

PWR_WakeUpPinCmd(ENABLE);  //使能唤醒管脚功能

3、设置 SLEEPDEEP 位,设置PWR_CR的PDDS 位,执行WFI 指令,进入待机模式

 PWR_EnterSTANDBYMode();//进入待机模式,库函数已进行相关操作

通过以上步骤即可进入待机模式,并且当WKUP引脚(PA0)有上升沿时就会唤醒MCU。可以把PA0引脚配置成外部中断,这样MCU一旦唤醒就可以进入中断们可以做进一步的判断,比如是不是误触发或者持续多久才正式开机,不满足条件仍然进入低功耗模式等。
