【奥伟斯】CKS/中科芯 32位微控制器CKS32F103C8T6 100%兼容STM

2020-09-26

CKS32F103C8T6应用于太阳能充电器，运行电压范围为2.0V至3.6V

太阳能作为当前世界上一种清洁环保的重要可再生能源，利用太阳能进行发电可有效的改善和缓解当前全球性的能源短缺。随着社会经济和科学技术的迅速发展，清洁能源越来越受到人们的青睐，而太阳能作为一种新型的可再生无污染的清洁能源适合大规模的推广利用。为了更充分的利用太阳能，需要选择一款具有较高稳定性的控制芯片来设计太阳能充电器，中科芯CKS32F103C8T6是一款高性能高性价比的微控制器，作为主控芯片运用于太阳能充电器系统中是很好的选择。

芯片特性

中科芯CKS32F103C8T6是一个高密度性能线的ARM? Cortex?-M3 32位微控制器，它包含高性能的RISC内核，高达72MHz的主频，可以有效满足性能处理要求，该芯片在市场上使用也非常广泛而且已经很成熟，可以大大减少工程师的开发难度，有效缩减开发时间。

?运行电压范围为2.0V至3.6V

?64K字节闪存

?20K字节SRAM

?2个12位ADC，1us转换时间，总共可达到16路通道

?7通道DMA控制器，支持定时器、ADC、SPI、I2C、USART外设

?总共7路定时器

?通讯接口达到9路，2路I2C，3路USART，2路SPI，1路CAN，1路USB2.0

应用概述

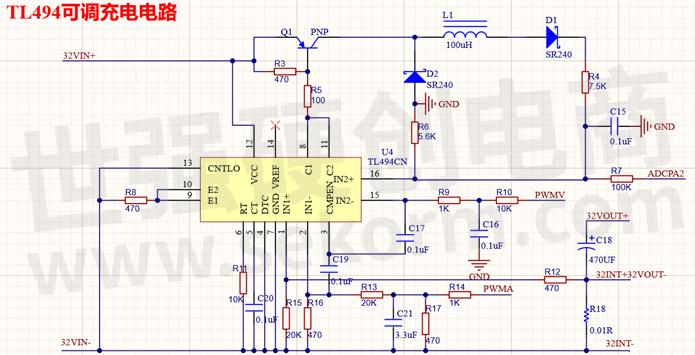

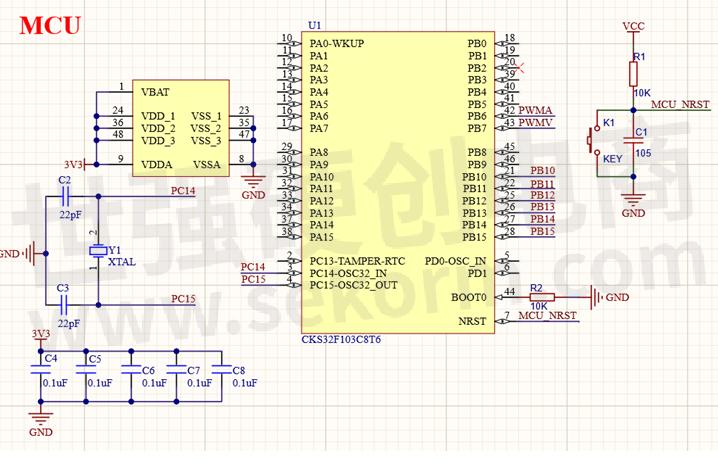

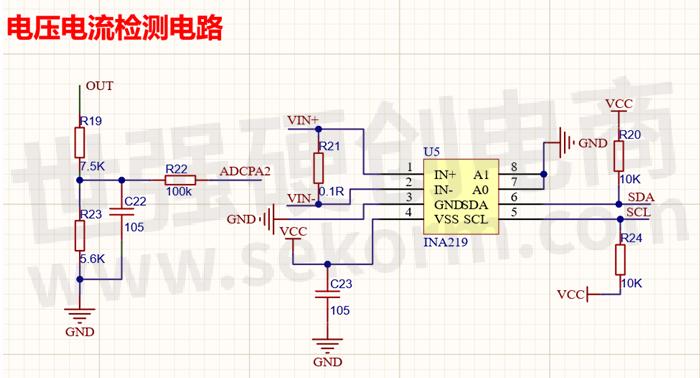

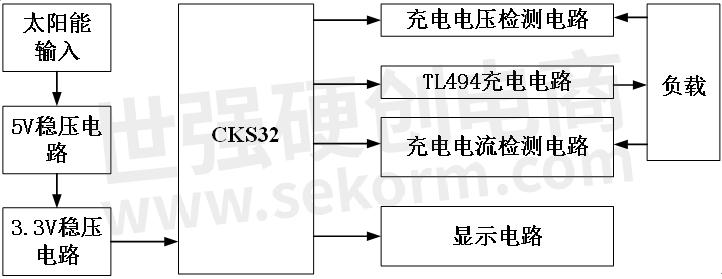

太阳能充电器以CKS32F103C8T6微控制器（MCU）为核心，充电电路采用TI（德州仪器）推出的TL494CN调压调流控制芯片，宽电压的输入和自带两路反馈电路，电压电流检测部分采用INA219控制芯片，MCU与TL494CN芯片通过PWM脉冲控制输出电压，从而实现可调稳定的输出不同数值的电压和设置最大的充电电流，并且可以通过IIC通信读取INA219芯片数据获取当前充电电流。
