                                                          》 》74HC563《《

74HC563是一款高性能CMOS器件，拥有八路D型输出锁存器，输出为三态门。当锁存控制使能（LE）为高时，/Qn输出将与数据（Dn）输入相反；当锁存控制使能（LE）为低时，输出将锁存在已建立的数据电平上。数据输出使能（/OE）为低时，允许锁存器数据输出，输出使能（/OE）为高时，输出为高阻态，输出使能控制不影响锁存器的内部工作。电路可以直接与系统总线接口并驱动总线，适用于缓冲寄存器，I/O 通道，双向总线驱动器和工作寄存器。

>> 主要特点

• 三态反向输出

• 同一总线输入使能

• 工作电压：2~6V

• 工作温度：-40℃~85℃

• 封装形式：SOP20、DIP20、TSSOP20

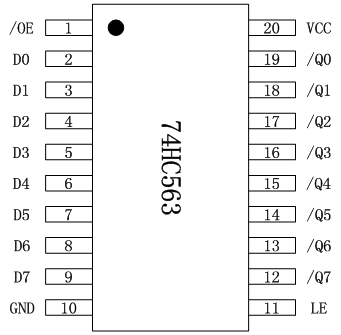

>> 封装管脚

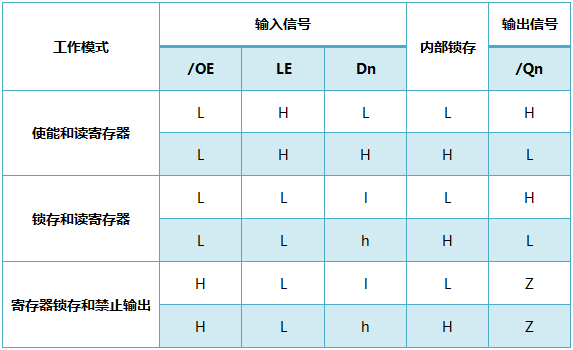

>> 真值表

                                             》 》74HCT138  《《

>> 产品概述

74HCT138是一款高速CMOS译码器，引脚兼容低功耗肖特基TTL（LSTTL）系列。译码器可接受3位二进制加权地址输入（A0, A1和A2），并当使能时，提供8个互斥的低有效输出（/Y0至/Y7）。74HCT138特有3个使能输入端：两个低有效（/E1和/E2）和一个高有效（E3），非使能时， 74HCT138将保持所有输出为高。适合内存地址解码或数据路由应用。

>> 主要特点

• 便于扩展的多输入使能

• 低有效互斥输出

• 工作电压：4.5~5.5V

• 工作温度：-40℃~85℃

• 封装形式：SOP16、DIP16、TSSOP16

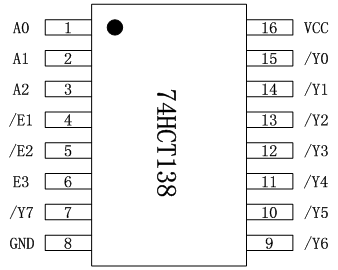

>> 封装脚位

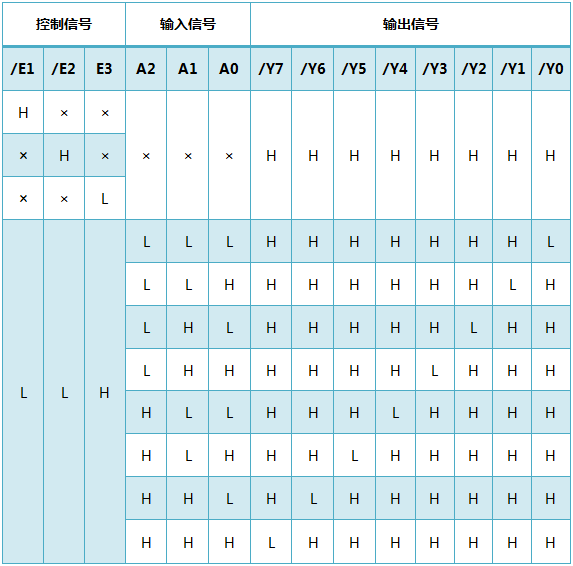

>> 真值表
