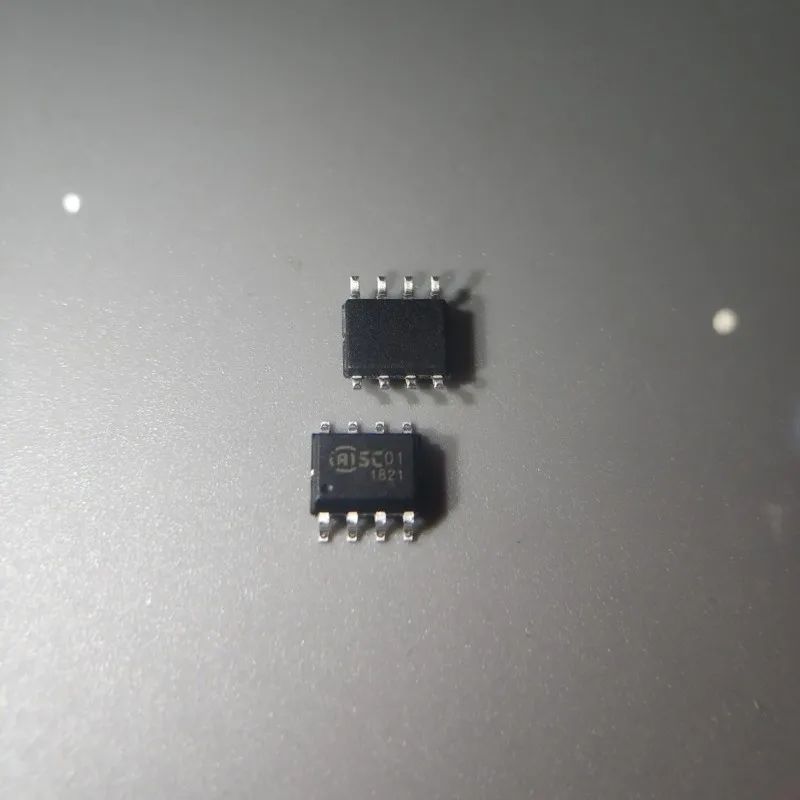

1按键带自校正功能的容性触摸感应器
概述 |
SC01 是单键电容触摸感应器,它可以通过任何非导电介质（如玻璃和塑料）来感应电容变化.通过设置, SC01 可以应用于普通触摸按键开关、智能马桶人体感应、水位检测.
特征 |

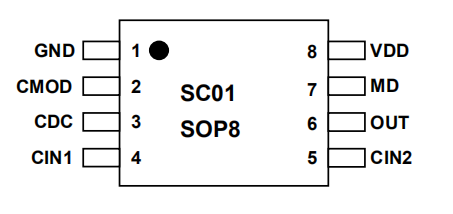

普通按键应用 智能马桶人体感应应用 水位检测应用 保持自动校正，无需外部干预 按键输出经过完全消抖处理 并行一对一输出 2.5V ~ 6.0V 工作电压 符合 RoHS 指令的环保 SOP8 封装
应用 |
替代机械开关 家庭应用（电视、显示器、键盘） 玩具和互动游戏的人机接口 门禁按键 灯控开关 密封键盘面板 金属触摸按键
应用电路 |

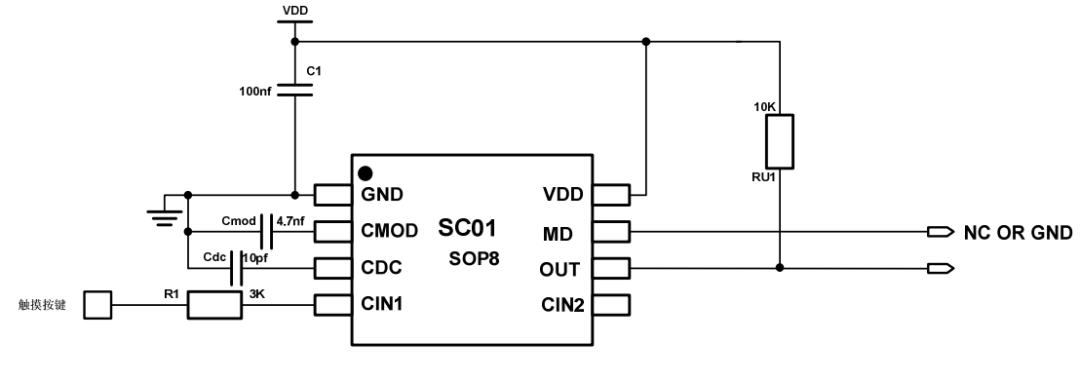

普通按键模式（直接或锁存） |

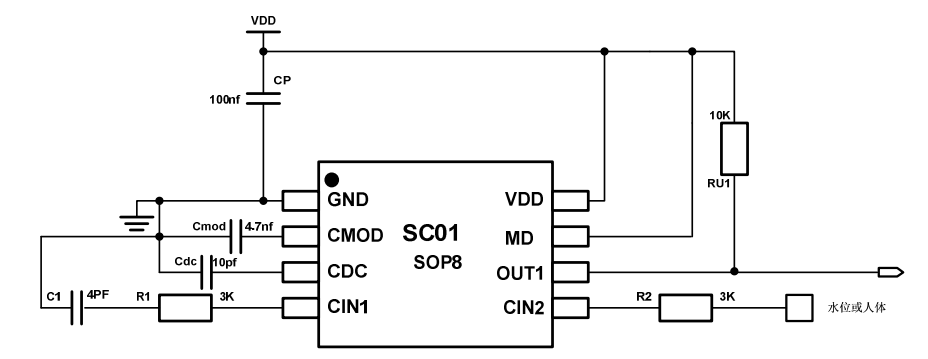

智能马桶人体感应和水位检测模式

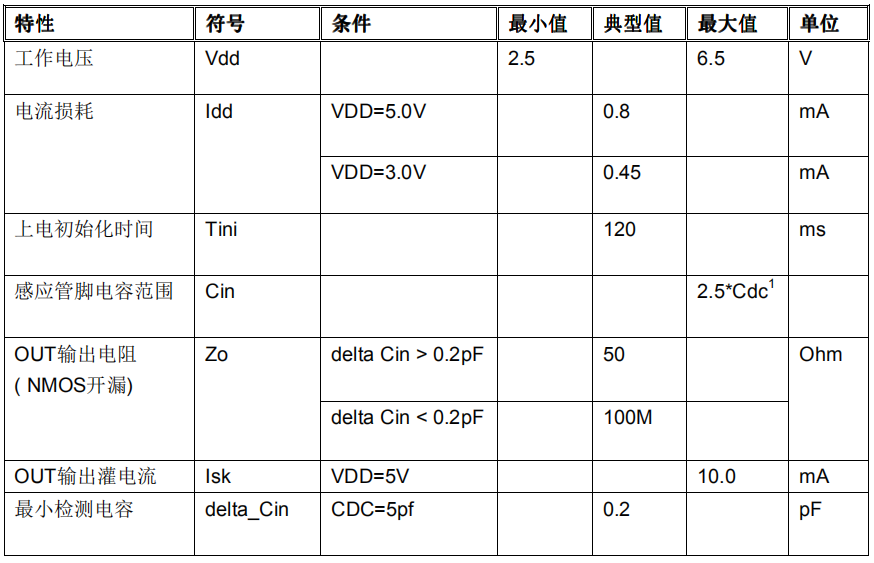

电气特性

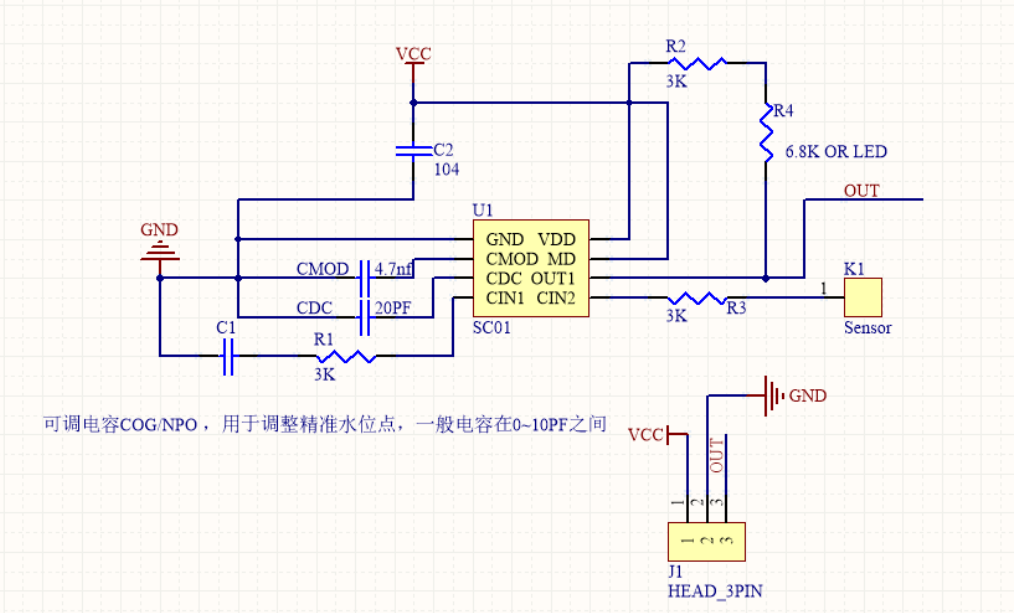

应用电路图
原理分析：
水位检测的原理在于检测 CIN2 引脚上电容与 CIN1 引脚上电容差值,当 CIN2 大于 CIN1+0.2PF，则 认为检测水,否则认为没有检测水.通过检测调整 CIN1 和 CIN2 引脚上电容差值,可以定位具体的水位 检测点
由于 PCB 板画好且结构固定好之后,CIN2 引脚的寄生电容就固定,所以对于应用者来说,调整 CIN1 引脚电容 C1 较为重要,最终调整的目标在于 CIN1 与 CIN2 引脚上的电容较为接近,此时灵敏度为最高. CDC 为放电电容,从理论上上来推测,2*CDC>CIN 通道上的电容，不是非常特殊应用的场合,CDC 电容设定在 15~20PF 较为合适.
